Circuitos de MedidasSimilar
aos RTD, pode-se utilizar de uma ponte de Wheatstone.
Porém, uma ligação no arranjo ‘dois fios’
é suficiente pois a resistência dos fios de ligação fica sendo muito menor que a do
termistor, » 5000 W .

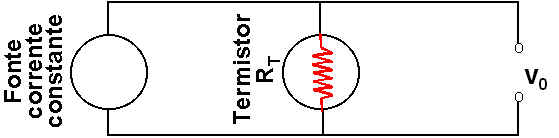

Circuitos mais simples, como um potenciometro de corrente
constante e um voltimetro comercial de 4 1/2 dígitos também pode ser empregado:
Intensidade
de corrente da fonte limitada pela incerteza da medida devido auto aquecimento, usualmente
< 100 mA.
Exemplo:
RT = 5000W aplicado a uma medida com ± 0.5oC
e com taxa auto-aquecimento 1oC/mW
® potência dissipada £ 0.5 mW
|
