TOLERÂNCIAS GEOMÉTRICAS

· AS TOLERÂNCIAS ASSOCIADAS À GEOMETRIA DAS PEÇAS DEVEM SER DEFINIDAS QUANDO:

· AS TOLERÂNCIAS DIMENSIONAIS NÃO FORAM SUFICIENTES PELAS NECESSIDADES E EXIGÊNCIAS DO PROJETO

· HOUVER PROCESSOS DE FABRICAÇÃO E DISPONIBILIDADE DE EQUIPAMENTOS

· OS CUSTOS DE FABRICAÇÃO FOREM COMPATÍVEIS AOS CUSTOS DO PRODUTO

POR EXEMPLO, PARA UM EIXO DE DIÂMETRO

59,10/59,80 TEM-SE AS SEGUINTES SITUAÇÕES:

ASSIM, SE A FALTA DE LINEARIDADE CAUSAR UM PROBLEMA NA MONTAGEM, ENTÃO DEVE SER INDICADO UMA TOLERÂNCIA GEOMÉTRICA DE RETILINEIDADE.

OUTRO EXEMPLO:

ROLAMENTOS INA (http://www.ina.com/) INDICA AS SEGUINTES TOLERÂNCIAS GEOMÉTRICAS PARA ASSENTOS DE ROLAMENTOS:

CLASSE DE TOLERÂNCIA DO ROLAMENTO	SUPERFÍCIE DE ASSENTO	TOLERÂNCIA DIMENSIONAL	TOLERÂNCIA DE CIRCULARIDADE t1	TOLERÂNCIA DE PARALELISMO t2	TOLERÂNCIA DE BATIMENTO AXIAL t3
PN	EIXO	IT 6 (IT 5)	CARGA ROTATIVA IT 4/2	IT 4	IT 4
			CARGA FIXA IT 5/2	IT 5
	CAIXA	IT 7 (IT 6)	CARGA ROTATIVA IT 5/2	IT 5	IT 5
			CARGA FIXA IT 6/2	IT 6

· AS TOLERÂNCIAS GEOMÉTRICAS PODEM SER

ASSOCIADAS A DESVIOS:

· MACROGEOMÉTRICOS: RETILINEIDADE,

CIRCULARIDADE, CILINDRICIDADE, PLANEZA

· MICROGEOMÉTRICOS: RUGOSIDADE

· AS TOLERÂNCIAS GEOMÉTRICAS SÃO DEFINIDAS PELA

NORMA ABNT NBR 6409 (TOLERÂNCIAS DE FORMA E DE

POSIÇÃO) E PELA NORMA ABNT NBR 6405 (RUGOSIDADE

DAS SUPERFÍCIES) BASEADAS NAS NORMAS DIN 620 E

7184).

· AS TOLERÂNCIAS GEOMÉTRICAS SÃO CLASSIFICADAS

COMO:

· TOLERÂNCIAS DE FORMA

· TOLERÂNCIAS DE POSIÇÃO

TOLERÂNCIAS DE FORMA

· AS TOLERÂNCIAS GEOMÉTRICAS DE FORMA ESTÃO

ASSOCIADAS AOS DESVIOS ADMISSÍVEIS NA GEOMETRIA

DE UMA PEÇA

· ESSAS TOLERÂNCIAS SÃO REPRESENTADAS POR:

TOLERÂNCIA DE RETILINEIDADE DE UM EIXO OU

CONTORNO

EXEMPLOS: EIXOS QUE DEVEM TRABALHAR COMO GUIAS PRECISAS

A LINHA INDICADA DEVE SITUAR-SE ENTRE DUAS RETAS PARALELAS DISTANCIADAS DE 0,03 mm, MEDIDA NO PLANO INDICADO E SIMÉTRICAS À LINHA IDEAL

A LINHA INDICADA DEVE SITUAR-SE DENTRO DE UM CILINDRO COM DIÂMETRO DE 0,03 mm COM LINHA DE CENTRO COINCIDENTE COM A LINHA IDEAL

TOLERÂNCIA DE PLANEZA DE UMA SUPERFÍCIE

EXEMPLO: SUPERFÍCIES QUE DEVEM GARANTIR VEDAÇÃO

A SUPERFÍCIE INDICADA DEVE SITUAR-SE ENTRE DOIS PLANOS PARALELOS ENTRE SI DISTANTES DE 0,03 mm E SIMÉTRICOS À SUPERFÍCIE IDEAL

TOLERÂNCIA DE CIRCULARIDADE DE UMA LINHA OU

CONTORNO

EXEMPLO: ASSENTO DE MANCAL DE ROLAMENTO

O CONTORNO INDICADO DEVE SITUAR-SE DENTRO DE UMA COROA CIRCULAR DE 0,03 mm DE ESPESSURA COM CENTRO COINCIDENTE COM O DO CÍRCULO IDEAL

TOLERÂNCIA DE CILINDRICIDADE DE UMA

SUPERFÍCIE

EXEMPLO: COLUNA GUIA COM AJUSTE DESLIZANTE

A SUPERFÍCIE INDICADA DEVE SITUAR-SE ENTRE DOIS CILINDROS COAXIAIS DISTANTES DE 0,03 mm COM EIXOS COINCIDENTES COM O DO CILINDRO IDEAL

TOLERÂNCIA DE FORMA DE UM PERFIL QUALQUER

EXEMPLO: PERFIL DE UM CAME

O PERFIL INDICADO DEVE SITUAR-SE ENTRE DUAS LINHAS TANGENTES A CÍRCULOS DE 0,03 mm COM CENTROS SOBRE O PERFIL IDEAL

TOLERÂNCIA DE FORMA DE UMA SUPERFÍCIE

QUALQUER

EXEMPLO: SUPERFÍCIE DO ROTOR DO MOTOR WANKEL

TOLERÂNCIAS DE POSIÇÃO

· AS TOLERÂNCIAS GEOMÉTRICAS DE POSIÇÃO ESTÃO

ASSOCIADAS AOS DESVIOS ADMISSÍVEIS ORIENTAÇÃO, POSIÇÃO E BATIMENTO DOS COMPONENTES GEOMÉTRICOS DE UMA PEÇA

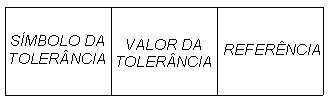

· ESSAS TOLERÂNCIAS DEVEM SER INDICADAS SEMPRE EM RELAÇÃO A UMA REFERÊNCIA DA PRÓPRIA PEÇA COTADA

· ESSAS TOLERÂNCIAS SÃO REPRESENTADAS POR:

TOLERÂNCIA DE PARALELISMO

EXEMPLO: FUROS PARA ASSENTOS DE DOIS ROLAMENTOS

O EIXO INDICADO DEVE SITUAR-SE DENTRO DE UM CILINDRO DE 0,03 mm DIÂMETRO, PARALELO AO EIXO INFERIOR (REFERÊNCIA A)

TOLERÂNCIA DE PERPENDICULARIDADE

EXEMPLO: SUPERFÍCIES PARA APOIOS LATERAIS DE ROLAMENTOS

A SUPERFÍCIE INDICADA DEVE SITUAR-SE ENTRE DUAS SUPERFÍCIES DISTANTES DE 0,03 mm E PERPENDICULARES AO EIXO INFERIOR (REFERÊNCIA A)

TOLERÂNCIA DE INCLINAÇÃO

A SUPERFÍCIE INDICADA DEVE SITUAR-SE ENTRE DUAS SUPERFÍCIES DISTANTES DE 0,03 mm PARALELAS ENTRE SI E A UM PLANO INCLINADO NO ÂNGULO INDICADO, EM RELAÇÃO AO EIXO INFERIOR (REFERÊNCIA A)

TOLERÂNCIA DE LOCALIZAÇÃO

EXEMPLO: POSIÇÃO DE FUROS EM MONTAGEM DE CARCAÇAS

O EIXO DO FURO DEVE SITUAR-SE ENTRE DENTRO DE UM CILINDRO DE DIÂMETRO 0,03 mm CUJO EIXO SITUA-SE NA POSIÇÃO GEOMÉTRICA IDEAL INDICADA PELAS COTAS EM RELAÇÃO AO FURO (REFERÊNCIA A)

TOLERÂNCIA DE SIMETRIA

EXEMPLO: RASGOS DE CHAVETAS EM EIXOS E ENGRENAGENS

O PLANO MÉDIO DO RASGO DEVE SITUAR-SE ENTRE DOIS PLANOS DISTANTES DE 0,03 mm, PARALELOS ENTRE SI DE FORMA SIMÉTRICA EM RELAÇÃO AO PLANO MÉDIO DA REFERÊNCIA A

TOLERÂNCIA DE CONCENTRICIDADE e

COAXILIDADE

EXEMPLO: ASSENTOS DE DOIS ROLAMENTOS NUM MESMO EIXO

O EIXO DEVE SITUAR-SE NO INTERIOR DE UM CILINDRO DE DIÂMETRO IGUAL A 0,03 mm, CUJO EIXO COINCIDE COM O EIXO IDEAL DA REFERÊNCIA A

TOLERÂNCIA DE BATIMENTO RADIAL

AO GIRAR-SE O EIXO EM RELAÇÃO À REFERÊNCIA A, O MOVIMENTO NA DIREÇÃO RADIAL DE QUALQUER REGIÃO DO CILINDRO COTADO, NÃO DEVE ULTRAPASSAR 0,03 mm (LTI)

AO GIRAR-SE O EIXO EM RELAÇÃO À REFERÊNCIA A, O MOVIMENTO NA DIREÇÃO AXIAL DE QUALQUER REGIÃO DO CILINDRO COTADO, NÃO DEVE ULTRAPASSAR 0,03 mm (LTI)
