Análise de Circuitos - Exemplo 1

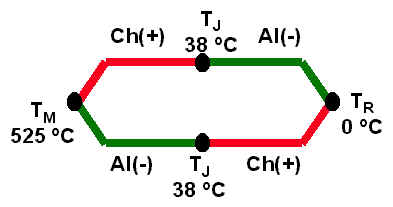

Polaridade invertida dos cabos de extensão;


Par tipo K (Ch-Al) com juntas de medida e ref. a: 525 oC e 0 oC porém com a polaridade invertida dos cabos de extensão com junções a 38 oC . wpeA.jpg (9921 bytes)

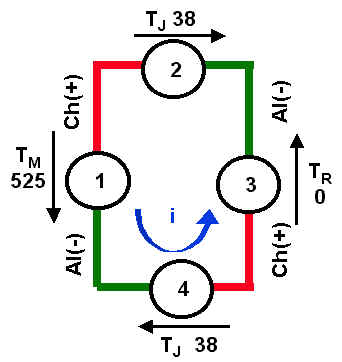

Circuito equivalente;

Junções numeradas;
Sentido corrente;
Queda potêncial (+/-)
f.e.m. de cada elemento

E1 = (Ch-Al) 525oC = 21.706 mV

E2 = (Ch-Al) 38oC = 1.529 mV

E3 = (Ch-Al) 0oC = 0 mV

E4 = (Ch-Al) 38oC = 1.529 mV



Soma algébrica e sinal das mili-voltagens:

Eliq = +21.706(E1) - 1.529(E2) + 0(E3) - 1.529(E4) = 18.648 mV

18.648 mV correspondem a 453oC
A temperatura indicada: 453oC
A temperatrua real: 525oC
Erro na medida: -72oC ou -14%


<< >>
