Análise de Circuitos - Exemplo 2

Uso incorreto dos cabos de extensão;

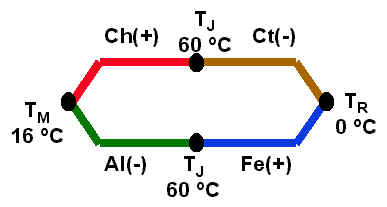

Par tipo K (Ch-Al) com junta de medida a 16 oC por engano é conectado ao par tipo J(Fe-Ct) com ref. a 0 oC porém com a junções K/J a 38 oC .

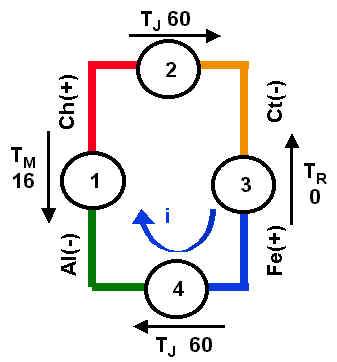

Circuito equivalente;
Junções numeradas;
Sentido corrente;
Queda potêncial (+/-)
f.e.m. de cada elemento

E1 = (Ch-Al) 16oC = 0.637 mV

E2 = (Ch-Ct) 60oC = 3.683 mV

E3 = (Fe-Ct) 0oC = 0 mV

E4 = (Fe-Al) 60oC = ? (não tab.)

Soma algébrica e sinal das mili-voltagens:

Eliq = -0.637(E1) + 3.683(E2) + 0(E3) - 1.868(E4) = 1.178mV

1.178 mV correspondem a 29oC
A temperatura indicada: 29oC
A temperatrua real: 16oC
Erro na medida: 13oC ou 81%

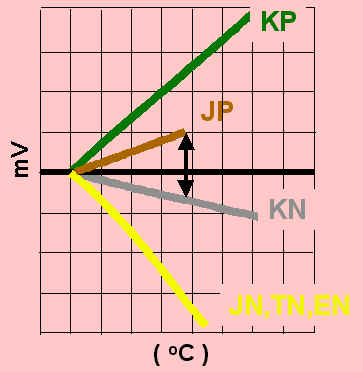

Como determinar mV do par não-tabelado (Fe-Al)

Pode-se obtê-la a partir da combinação algébrica dos pares existentes.

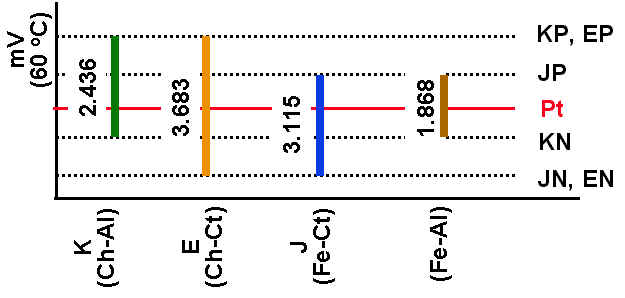

Combinando-se as (mV) geradas a 60 oC pelos pares tabelados: K(Ch-Al); E(Ch-Ct) e J(Fe-Ct) pode-se chegar a (mV) gerada pelo par (Fe-Al);


E(Fe-Al) 60C = E(Ch-Al) - E(Ch-Ct) + E(Fe-Ct) =

                        = 2.436 - 3.683 + 3.115 = +1.868 mV
<<
